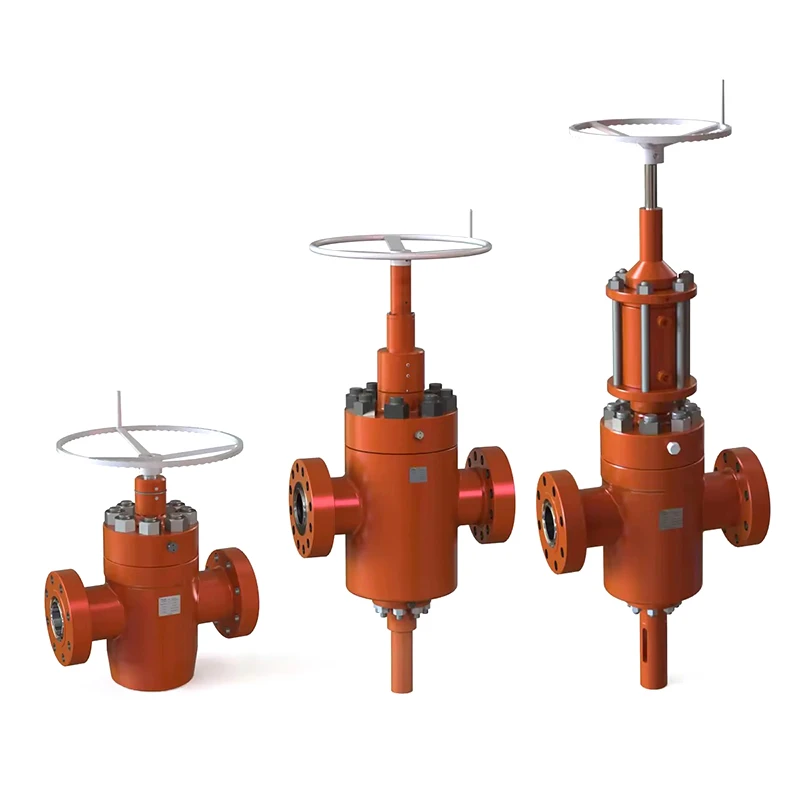

תכונת שסתום שער שער לוח API 6A FC

שסתום שער השער של API 6A FC הוא תכנון משעמם מלא, מבטל ביעילות את ירידת הלחץ ואת המערבולת, ומאטה את השטיפה על ידי חלקיקים מוצקים בנוזל.

סוג חותם מיוחד, וכמובן שמפחית את מומנט המיתוג.

שסתום שער לוח Slab של API 6A FC הוא מתכת לחותם מתכת בין גוף השסתום למנוע, שער ומושב.

פני השטח של שכבת השער סגסוגת קשה על ידי תהליך ציפוי ריסוס על-קוני וטבעת המושב עם ציפוי סגסוגת קשה או אל חלד, שיש להם את התכונה של ביצועים אנטי-מאכלים גבוהים ועמידות בלאי טוב.

טבעת מושב שסתום שער השער של API 6A FC קבועה על ידי צלחת קבועה, שיש לה ביצועים טובים של יציבות.

עיצוב חותם אחורי לגבעול שיכול להיות קל להחלפת אריזה בלחץ.

צד אחד של מצנפת מצויד בשסתום הזרקת גריז איטום, על מנת להשלים את גריז האיטום, שיכול לשפר את ביצועי האיטום והסיכה.

מפעיל פנאומטי (הידראולי) יכול להיות מצויד בהתאם לדרישת הלקוח.

API 6A FC Slab Gate Valve General

שם: API 6A FC SLAB GATE VALVE

לחץ: 2000psi -15000 psi

קוטר: 1-13/16 "-7-1/16" (46 מ"מ -230 מ"מ)

טמפרטורת עבודה: -60 תואר -121 תואר (KU כיתה)

רמת חומר: AA, BB, CC, DD, EE, FF, HH

רמת המפרט: PSL 1-4

רמת ביצועים: pr 1-2

כוח: ידני, הידראולי, מופעל פנאומטי

API 6A נתונים טכניים של שסתום שער לוח FC:

שסתום שער מסוג FC מעוצב ומיוצר לפי API6A ו- NACE MR -01-75. זהו שסתומים מוכחים בשדה עם אמינות והחלפות.

לשסתום השער איטום דו כיווני וגבעול שאינו עולה והופך אותו באופן אידיאלי להתאמה לסעיפי קידוח, עצי X-MAS ושירות קשה.

אין צורך בכלים מיוחדים כדי לשנות את הרכבת השער והמושבים.

סיכת הגבעול מגנה על הגבעול ועל החלקים הפנימיים מפני כישלון על ידי גזירה אם גלגל היד מוטל יותר מדי.

שער חתיכה אחד מסייע במניעת משקעי הקו מנוגדים לחלל הגוף ומונע מנעולי לחץ כאשר הלחץ במעלה הזרם יורד.

מגוון רחב של חומר גוף וקצץ כדי לעמוד בתנאי הפעלה שונים.

מצויד בקלות במפעילים הידראוליים לשירות סעפת או תת -ימי.

עומד או עולה על תקני API6A

שסתום שער API 6A FC מתוכנן ומיוצר על פי תקני API 6A, 6D ו- NACE MRO175.

משטח האיטום של מושב השסתום ושער מכוסה (משולב) עם סגסוגת קשה, עמיד בפני קורוזיה ושחיקה.

מושב שסתום, שער וגזע אטומים במבנה חותם משולב בשפת שפתיים מיובאים, כך שהם בטוחים ואמינים, ומומנט המיתוג של שסתומים נמוך. עיצוב פשוט ובטוח של שער שסתום ומושב, מקל על שינוי ללא כלים מיוחדים. חותם שאינו גומי מגן ביעילות את תא השסתומים מפני בוץ, חול וסלע וכו '. איטום גזע יכול להיות משנה בלחץ. STEM נועד להיות גזע עולה וגזע לא עלייה, עם סימן ברור לפתיחת השסתום.

מצב הכונן נופל למדריך, הידראולי וציוד. שילוב סוג נופל באוגן, חוט ותיבת קלפים.

שסתום שער ה- FC כולל גבעול שאינו עולה עם שער לוח. עיצוב מלא-תוספות מלא, שער לוח צף ומושבים, עיצוב תותב גוף טבעת מושב צף כדי לספק שירות אמין בטוח. הוא זמין עם קצות אוגנים או חוט בצורת גודל נשא רגילה 1-13/16 "דרך 7-1/16", בלחצים עובדים של 3000psi עד 15000psi. טבעות מושבים, תותבי גוף, שער, גזע מוחלפים בקלות בשדה, תוכנית תחזוקה שגרתית פשוטה מגבילה תיקונים, מקלה על הפעולה, מגנה מפני קורוזיה ומרחיבה את חיי השירות.

תכונה מסוג API 6A שסתום שער FC: תכונה:

גוף ומונט מזויף או יצוק, מגוון רחב של חומרי גוף וקצץ כדי לעמוד בתנאי הפעלה שונים.

חותם מתכת למתכת, שער למושב, מושב לגוף, חותם מצנפת ומושב אחורי גזע.

איטום דו כיווני,

ניתן לשנות את כל החלקים הפנימיים בשורה, אין צורך בכלים מיוחדים כדי לשנות את הרכבת השער והמושב.

מיסב דחף כבד משמש לספיגת דחף גזע ולהפחתת מומנט ההפעלה.

סיכת הגזע מגנה על הגבעול והחלקים הפנימיים מפני כישלון על ידי גזירה אם גלגל היד נוגע יתר על המידה

אנחנו הספק המוכח של יצרן הבאר -ראש המובילים בעולם

שֵׁם	גוֹדֶל	לחץ (psi)	מִפרָט
שסתום שער לוחית API 6A FC	1-13/16〞	10000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	1-13/16〞	15000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	2-1/16〞	5000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	2-1/16〞	10000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	2-1/16〞	15000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	2-9/16〞	5000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	2-9/16〞	10000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	2-9/16〞	15000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	3-1/8〞	5000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	3-1/8〞	10000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	3-1/16〞	15000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	4-1/16〞	5000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	4-1/16〞	10000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
	4-1/16〞	15000	Psl1 ~ 4/pr1 ~ 2/xy/aa ~ hh
