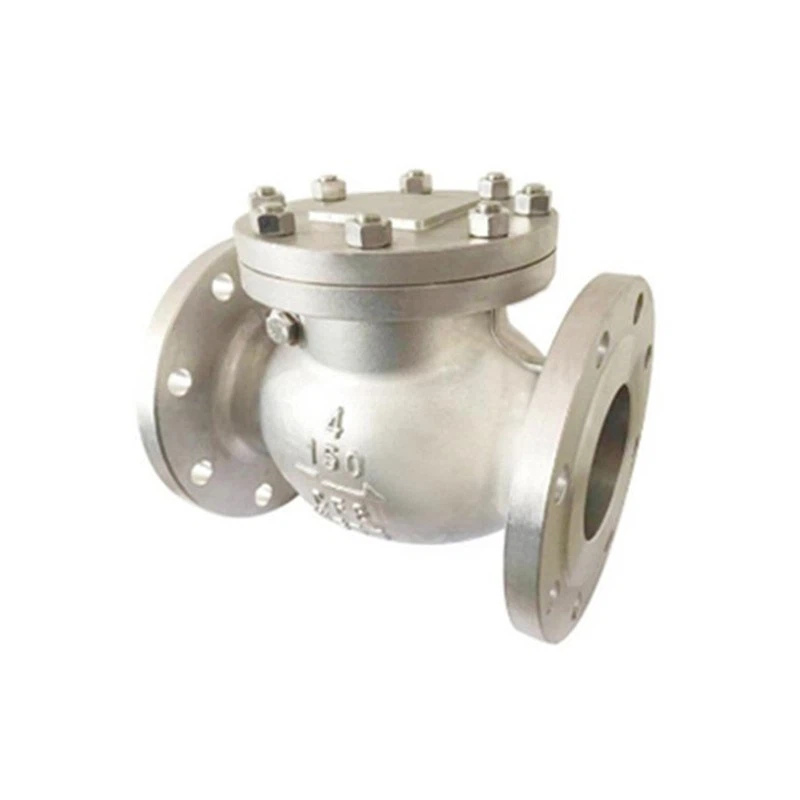

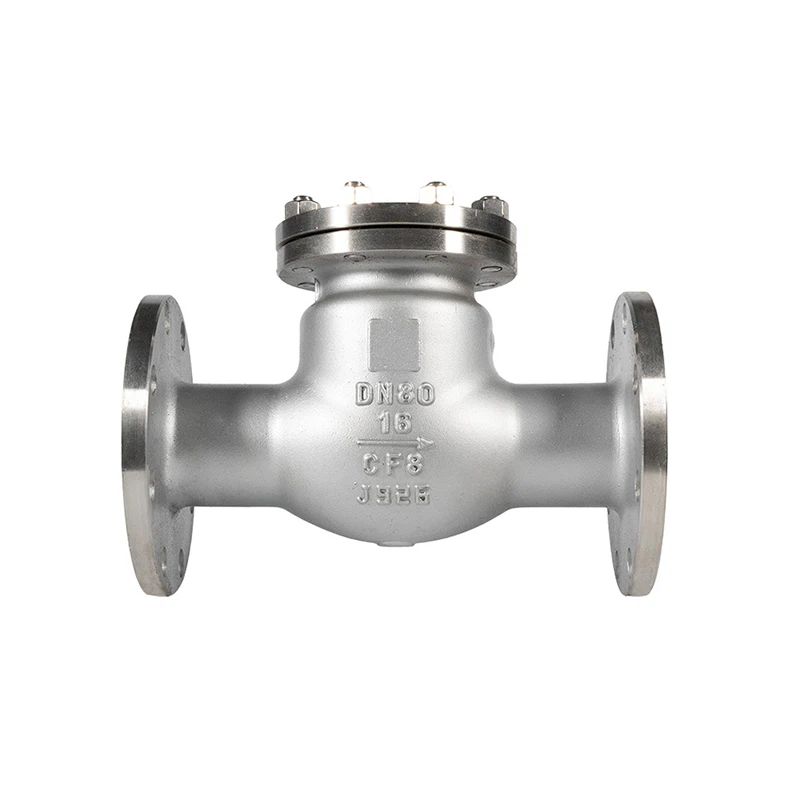

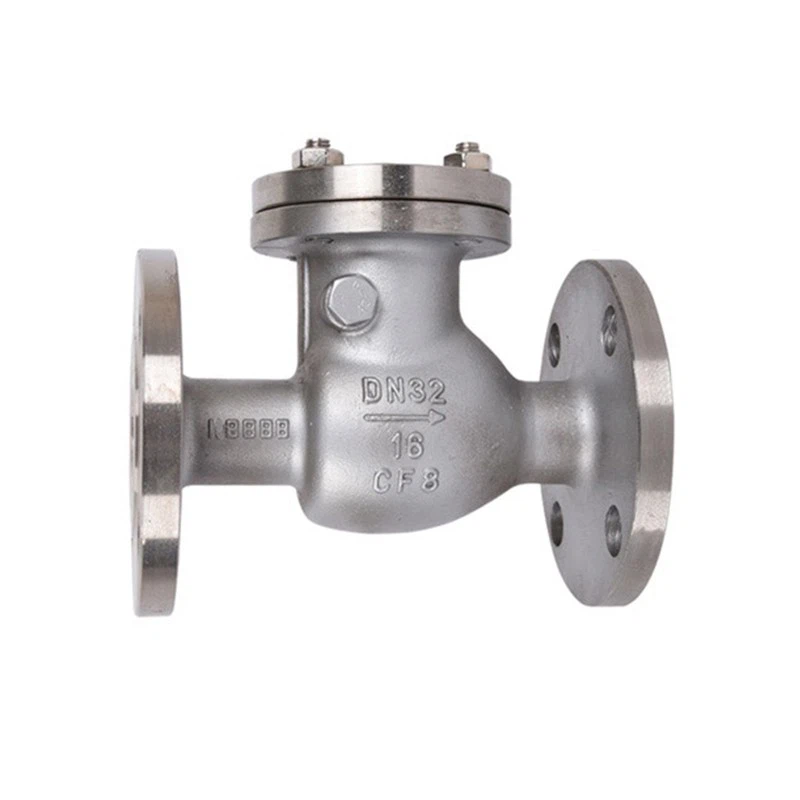

שסתום בדיקת הנדנדה נקרא גם שסתום חד כיווני או שסתום בדיקה, תפקידו למנוע את המדיום בצינור לזרום לאחור. השסתום שנפתח או נסגר מעצמו בזרימה וכוח המדיום כדי למנוע את המדיום לזרום לאחור נקרא שסתום בדיקה.

תיאור המוצר

שסתומי בדיקת נדנדה שייכים לקטגוריית השסתומים האוטומטיים, המשמשים בעיקר בצינורות שבהם המדיום זורם בכיוון אחד, ומאפשרים רק למדיום לזרום בכיוון אחד כדי למנוע תאונות. בדרך כלל יש להתקין סוג זה של שסתום אופקית בצינור.

Check Valves 5

בדיקת נדנדה מפרט ביצועי שסתום
לחץ מבחן	לחץ נומינלי (MPA)
לחץ מבחן	1. 0	1.6	2.5	4	6.4
מבחן מעטפת	1. 5	2.4	3.75	6	9.6
מבחן איטום	1. 1	1.76	2.75	4.4	7.1
חומר גוף	WCB (ג)	CF8 (P), CF 8M (R)		WC6, WC9
טמפרטורת הפעלה	פחות או שווה ל 425 מעלות	פחות או שווה ל 100 מעלות	פחות או שווה ל 100 מעלות	פחות או שווה ל 550 מעלות	פחות או שווה ל 550 מעלות
מדיום ישים	מים, אדים, שמן	חומצה חנקתית	חומצה אצטית	מים, אדים	מים, אדים

product-850-300

שסתום בדיקת הנדנדה מתאים

לחץ נומינלי pn1. 0 mpa ~ 42. 0 mpa, class 150-2500;

קוטר נומינלי DN15 ~ 1200 מ"מ, NPS1/2 ~ 48;

טמפרטורת עבודה -196 ~ 540 מעלות בצינורות שונים, המשמשת למניעת המדיום לזרום לאחור.

על ידי בחירת חומרים שונים (WCB, CF8 (M), CF3 (M), 1Gr5MO, 15CRMO1V, ניתן ליישם אותה על מים, אדים, שמן, חומצה חנקתית, חומצה אצטית, מדיה מחמצנת חזקה ואוריאה ועל מדיה אחרת. המשמשים בעיקר בנפט, כימיקלים, תרופות פתרמיות, פלילייזר וכוח ושאר צינורות.

חומר של חלקים עיקריים של שסתום בדיקת הנדנדה

בובי	כּוֹבַע	דיסק	מוֹשָׁב	בֵּינוֹנִי	טמפרטורה (פחות או שווה לתואר)
WCB		WCB+D507MO	WCB+D577	מים, שמן, אדים	425
ZG1CR18NI9TI		0 cr18ni 9+ Stellite12	0 cr18ni 9+ Stellite6	מכירת חומצות	200
ZG1CR18NI2MO2TI		CF8M+Stellite12	ZG1CR18NI2MO2TI	חומצה זרחתית, חומצה מעורבת וכו '.	200
ZG 00 CR17NI14MO2		CF3M+Stellite12	CF3M+STELLITE6	אוריאה, חומצה זרחתית וכו '.	200
ZG1CR5MO		ZG1CR5MO+ Stellite12	ZG1CR5MO+ Stellite6	מים, שמן, אדים	550

בדיקת נדנדה מפרט ביצועי שסתום

לחץ מבחן	לחץ נומינלי (MPA)
לחץ מבחן	1. 0	1.6	2.5	4.0	6.4
מבחן מעטפת	1. 5	2.4	3.75	6.0	9.6
מבחן איטום	1. 1	1.76	2.75	4.4	7.1
חומר גוף	WCB (ג)	CF8 (P), CF 8M (R)		WC6, WC9
טמפרטורת הפעלה	פחות או שווה ל 425 מעלות	פחות או שווה ל 100 מעלות	פחות או שווה ל 100 מעלות	פחות או שווה ל 550 מעלות	פחות או שווה ל 550 מעלות
מדיום ישים	מים, אדים, שמן	חומצה חנקתית	חומצה אצטית	מים, אדים	מים, אדים

Check Valves 13

Check Valves 4

גודל שסתום בדיקת נדנדה

קוטר נומינלי DN/MM	ממדים חיצוניים עיקריים וממדי חיבור
קוטר נומינלי DN/MM	L	D	D1	D2	b	Z-d	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560

קוטר נומינלי DN/MM	גודל/מ"מ (H44H -64 H44W -64 H44W -64 P H44W -64 r H44W -64 i)									Wt/kg
קוטר נומינלי DN/MM	L	D	D1	D2	D6	b	Z-∮d	D3	H	Wt/kg
DN50	300	175	135	105	88	26	4-∮23	200	177	27
DN65	340	200	160	130	110	28	8-∮23	225	197	37
DN80	380	210	170	140	121	30	8-∮23	250	212	53
DN100	430	250	200	168	150	32	8-∮25	315	248	90
DN125	500	295	240	202	176	36	8-∮30	365	298	135
DN150	550	340	280	240	204	38	8-∮34	410	330	187
DN200	650	405	345	300	260	44	12-∮34	480	385	212
DN250	775	470	400	352	313	48	12-∮41	565	445	403

תהליך הייצור העיקרי

product-850-843

אריזה, משלוח ותשלום

על פי הכמות, אתה יכול לבחור אריזות שקית בד, אריזות מזרן, אריזות קופסאות עץ וכו '.

ניתן לבחור את יציאת המשלוח כדלקמן: טיאנג'ין, שנחאי או נינגבו; Zhengzhou, Chongqing, Shijiazhuang וכו '.

אמצעי תשלום: L/C, D/C, D/P, T/T, Western Union, MoneyGram וכו '.

עלינו

Hebei Youyi Machinery Tech Co., Ltd הוא ארגון מקיף המשלב מחקר ופיתוח, ייצור ומכירות המספק שירות ופתרון של מים, גז, נפט, חימום וקירור של השוק העולמי.

כוח טכני עשיר, מושג פיתוח מוביל ומערכת ניהול קפדנית של בקרת איכות ושירות מושלם לאחר מכירה, הקימו את הבסיס המוצק למוצרים באיכות גבוהה. יש בערך 100 סדרות של מוצרים: GB, API, DIN, JIS, שסתום שער סטנדרטי של GOST, שסתום גלובוס, שסתום בדיקה, שסתום כדור, שסתום פרפר, שסתום תחתון, שסתום ניקוז, מסננת, אוגן וכו '.

העיקרון העסקי של תעשיית Youyi הוא אשראי וכנות. אנו להוטים לקבל את פניותיך ולקבוע יחסי שיתוף פעולה עם תועלת הדדית לטווח הארוך.

product-800-434

מטבע חוץ

אנו משתתפים באופן פעיל בתערוכות שונות בתעשייה, פגישות חילופי וכו ', הבנה מעמיקה של דינמיקת המוצר בתעשייה, תקשורת מקוונת ובדיקות באתר, ומבצעים באופן פעיל עבודה טובה באופטימיזציה של מוצרים ועדכונים טכניים כדי לענות על הצרכים השונים של הלקוחות.

product-800-300

שאלות נפוצות

Q: מה דעתך על זמן המסירה שלך?

ת: באופן כללי, זה 5-10 ימים אם הסחורה במלאי. זה ייקח 20-30 ימים לאחר קבלת ההפקדה, זמן המסירה הספציפי תלוי בפריטים ובכמות ההזמנה.

Q: האם אתה סוחר חברת או יצרן?

ת: אנחנו יצרנים של שסתומים ואוגנים

Q: האם אתה יכול לייצר לפי הרישומים שלנו?

ת: כן, pls שלח אלינו טיוטת ציור משלך. פריטי OEM יתקבלו בברכה.

Q: האם אתה מספק דוגמאות? האם זה בחינם או נוסף?

ת: כן, נוכל להציע את הדגימה בתשלום בחינם אך אל תשלם את עלות הובלה.

Q: האם יש לך סוכן או נציג בחו"ל?

ת: אין לנו את הסוכן בחו"ל. אם אתה מעניין להיות הסוכן שלנו וליהנות מחיר נוסף. אנא צור איתנו קשר ואז נוכל לדון מפורט יותר.

Q: האם נוכל להדפיס את הלוגו על מוצרים?

ת: כן, ה- OEM זמין ברשות הלקוחות שלנו.

Q: מה מונח התשלום שלך?

ת: T/T או L/C, אם אתה רוצה בדרך אחרת, אנא צור איתנו קשר.

Q: מה השוק העיקרי שלך?

ת: מזרח אירופה, דרום מזרח אסיה, אפריקה, אוקיאניה, אמצע מזרח, מזרח אסיה, מערב אירופה, צפון אמריקה, דרום אמריקה וכן הלאה.

Q: אם למוצרים יש בעיה איכותית כלשהי, איך היית מתמודד איתה?

ת: אנו נהיה אחראים לכל בעיות האיכות.

Q: מה אוכל לקבל משיתוף פעולה?

א: 1. שסתומים ייחודיים, עם שירות בהתאמה אישית.

2. ייצור ומסירה בזמן, הזמן הוא כסף.

3. שירות הגנת שוק, אסטרטגיה עסקית לטווח הארוך.

אם יש לך שאלה או בירור כלשהו, אנא אל תהסס לפנות אלינו.

תגיות פופולריות: שסתום בדיקת נדנדה מפלדה, שסתום בדוק
